La potencia oculta: descubriendo el mundo de los motores neumáticos de desplazamiento positivo

I. Introducción

A. Hook: la potencia del aire comprimido

En el mundo de la automatización industrial y la maquinaria especializada, el rugido de un motor potente o el zumbido de un motor eléctrico a menudo ocupa el centro del escenario. Sin embargo, en silencio y eficientemente, otra fuerza ha estado en juego durante décadas, ofreciendo ventajas únicas donde las fuentes de energía convencionales se quedan cortas: el poder del aire comprimido. Este medio invisible, pero potente, impulsa una clase de dispositivos conocidos como motores neumáticos, que sirven como héroes no reconocidos en innumerables aplicaciones.

B. ¿Qué son Motores neumáticos de desplazamiento positivo ?

A Motor neumático de desplazamiento positivo es un dispositivo mecánico que convierte la energía del aire comprimido en movimiento rotativo mecánico. A diferencia de los motores de aire estilo turbina que se basan en el flujo dinámico de aire sobre las cuchillas, los motores de desplazamiento positivo funcionan con un principio volumétrico. Atrapan un volumen fijo de aire comprimido, permiten que se expanda y luego lo agote, utilizando el diferencial de presión resultante para crear un movimiento rotativo continuo. Esta diferencia fundamental les da características y ventajas distintas, particularmente en entornos exigentes.

C. Breve historia y evolución

El concepto de uso de aire comprimido para las fechas de energía de retroceso, con aplicaciones tempranas en minería y túneles. El desarrollo de motores neumáticos prácticos ganó tracción en el siglo XIX, impulsado por la necesidad de fuentes de energía más seguras y robustas en condiciones peligrosas donde las chispas de motores eléctricos plantearon un riesgo significativo. Con el tiempo, los diseños evolucionaron desde mecanismos simples impulsados por el pistón hasta motores más sofisticados de velas y engranajes, cada uno que ofrece perfiles de rendimiento específicos adecuados para una amplia gama de aplicaciones industriales y especializadas.

D. Importancia y visión general de aplicaciones comunes

Los motores neumáticos de desplazamiento positivo son indispensables en las industrias donde la seguridad, la durabilidad y el control preciso son primordiales. Se encuentran comúnmente herramientas manuales en la fabricación, polipastos en el manejo de materiales, mezcladores en plantas químicas y equipos especializados en instalaciones médicas y de procesamiento de alimentos. Su seguridad inherente en atmósferas explosivas y su capacidad para detenerse sin daños los convierten en una elección preferida en muchos entornos operativos desafiantes.

E. Alcance del artículo y lo que aprenderá el lector

Este artículo profundizará en los principios fundamentales que rigen motores neumáticos de desplazamiento positivo, explorarán sus diversos tipos, resaltarán sus ventajas y limitaciones clave, y detallaron sus diversas aplicaciones. También cubriremos los criterios de selección esenciales y las prácticas de mantenimiento, concluyendo con una mirada a las tendencias futuras en esta tecnología vital.

II. Fundamentos de la operación motora neumática

A. aire comprimido como fuente de energía

1. Propiedades del aire comprimido relevante para los motores: El aire comprimido actúa como el fluido de trabajo, almacenando energía potencial que se convierte en energía cinética. Sus propiedades clave para la operación del motor incluyen su compresibilidad (que permite el almacenamiento de energía), su capacidad para expandir (conducir el motor) y su viscosidad relativamente baja (flujo de facilitación).
2. Papel de la presión y el flujo del aire: El rendimiento de un motor neumático depende directamente de la presión de aire suministrada y la velocidad de flujo. La presión dicta la fuerza disponible para conducir el motor, mientras que la velocidad de flujo (volumen de aire por unidad de tiempo) determina la velocidad del motor. La presión más alta generalmente conduce a un mayor par, y el flujo más alto conduce a una mayor velocidad.

B. Principio de desplazamiento positivo explicado

1. Cómo se atrapa y se expande un volumen fijo de aire: El núcleo del desplazamiento positivo se encuentra en el diseño del motor, que crea cámaras selladas. El aire comprimido ingresa a estas cámaras, empujando un elemento móvil (como una paleta o pistón). A medida que el elemento se mueve, aumenta el volumen de la cámara, lo que permite que el aire expanda y transfiera su energía. Una vez que el aire ha hecho su trabajo, está agotado y el ciclo se repite. Este "desplazamiento positivo" asegura que se utilice un volumen específico de aire en cada ciclo, proporcionando un movimiento predecible y controlado.
2. Comparación con otros tipos de motor (por ejemplo, turbinas - brevemente): A diferencia de las turbinas neumáticas, que usan el flujo continuo de aire para girar un rotor (similar a un molino de viento), los motores de desplazamiento positivo se basan en volúmenes discretos de aire que actúan sobre piezas móviles. Esto los hace generalmente más eficientes a velocidades más bajas y capaces de pares de arranque más altos en comparación con turbinas de tamaño similar.

C. Componentes clave (general)

Mientras que los diseños específicos varían, la mayoría de los motores neumáticos de desplazamiento positivo comparten componentes esenciales comunes:

1. Rotor/eje: El componente giratorio central que convierte la fuerza lineal del aire en expansión en movimiento de rotación, entregando potencia a la salida.
2. Alojamiento: La carcasa externa que encierra todos los componentes internos, proporcionando integridad estructural y que contiene el aire comprimido.
3. Puertos de entrada/escape: Se expulsan las aberturas a través de las cuales el aire comprimido ingresa al motor y se gasta aire gastado.
4. Elementos de sellado: Componentes como juntas tóricas, juntas y mecanizado preciso que evitan la fuga de aire entre las cámaras y garantizan un funcionamiento eficiente.

Iii. Tipos de motores neumáticos de desplazamiento positivo

Los motores neumáticos de desplazamiento positivo vienen en varias configuraciones, cada uno adecuado para diferentes aplicaciones basadas en sus características operativas únicas.

A. Motores de velas

1. Descripción y construcción: Los motores de la veleta consisten en un rotor cilíndrico montado excéntricamente dentro de una carcasa cilíndrica más grande. Las paletas rectangulares se ajustan en ranuras radiales en el rotor.
2. Cómo funcionan: A medida que el aire comprimido ingresa al motor, empuja contra las paletas, forzándolas hacia afuera contra la pared de la vivienda debido a la fuerza centrífuga. El aire luego se expande en las cámaras en forma de media luna formadas entre el rotor, las paletas y la carcasa, lo que hace que el rotor gire. A medida que el rotor gira, las paletas se deslizan nuevamente en sus ranuras y el aire gastado está agotado.
3. Ventajas: Los motores de la veleta son compactos, ofrecen un buen par de arranque, son fácilmente reversibles cambiando la dirección del flujo de aire y pueden funcionar a velocidades relativamente altas.
4. Desventajas: Son susceptibles al desgaste en las paletas y la carcasa debido a la fricción, y la fuga de aire puede ocurrir si los sellos se degradan, lo que lleva a una eficiencia reducida.
5. Aplicaciones comunes: Ampliamente utilizado en herramientas manuales como molinillos, taladros, destornilladores y llaves de impacto debido a su tamaño compacto y alta relación potencia / peso.

B. Motores de pistón

Los motores de los pistones son generalmente más robustos y ofrecen un mayor torque a velocidades más bajas.

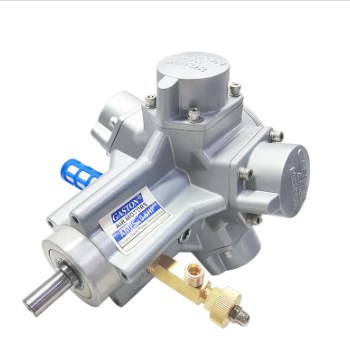

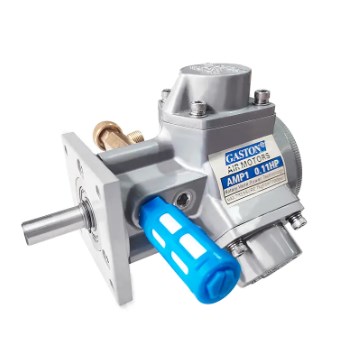

1. Motores de pistón radial:
   1. Descripción y construcción: Estos motores cuentan con múltiples pistones (típicamente de 3 a 6 o más) dispuestos radialmente alrededor de un cigüeñal central.
   2. Cómo funcionan: El aire comprimido se dirige secuencialmente a cada pistón, lo que lo obliga hacia afuera. Este movimiento lineal se convierte en movimiento rotativo por el cigüeñal, similar a un motor de combustión interna.
   3. Ventajas: Los motores de pistón radial son conocidos por su alta producción de par, excelente rendimiento de baja velocidad y construcción robusta. Son muy duraderos y pueden manejar cargas pesadas.
   4. Desventajas: Tienden a ser más grandes y más pesados que los motores de la veleta para una potencia de salida dada y generalmente son más complejos en el diseño.
   5. Aplicaciones comunes: Ideal para aplicaciones que requieren un alto torque y un control preciso a velocidades más bajas, como polipalear, cabrestantes, mezcladores y gran maquinaria industrial.
2. Motores de pistón axial (menos comunes para neumático):
   1. Breve descripción: Mientras que más frecuentes en los sistemas hidráulicos, existen diseños de pistón axial para motores neumáticos, pero son menos comunes. Por lo general, involucran pistones dispuestos en paralelo al eje de transmisión, actuando sobre una placa de swash o una placa de bamboleo para generar movimiento rotativo.

C. Motores de engranajes

1. Descripción y construcción: Los motores de engranajes neumáticos generalmente consisten en dos engranajes de malla (externos o internos) encerrados dentro de una carcasa.
2. Cómo funcionan: El aire comprimido ingresa al motor y está atrapado en los bolsillos entre los dientes del engranaje y la carcasa. A medida que los engranajes giran, el aire se transporta y luego se libera a través del puerto de escape. El flujo continuo de aire dentro y fuera de estos bolsillos crea la fuerza de rotación.
3. Ventajas: Los motores de engranajes son simples en diseño, muy robustos y generalmente adecuados para aplicaciones de alta velocidad. Son menos propensos a usar que los motores de paletas en algunas condiciones.
4. Desventajas: Por lo general, ofrecen un par inicial más bajo en comparación con los motores de paletas o pistones y pueden ser menos eficientes a velocidades muy bajas.
5. Aplicaciones comunes: Se utiliza en aplicaciones que requieren velocidad constante y par moderado, como unidades transportadoras, pequeñas bombas y algunos equipos de mezcla.

D. motores de diafragma (menos comunes como rotativos, más para la actuación lineal)

Si bien se usa principalmente para la actuación lineal (por ejemplo, en válvulas o bombas), existen algunos motores de diafragma rotativo. Utilizan la desviación de un diafragma flexible para impulsar un mecanismo que traduce el movimiento lineal en movimiento rotativo. Estos son menos comunes como fuentes de potencia rotativa primaria, pero ejemplifican el principio de desplazamiento positivo.

IV. Características y ventajas clave

Los motores neumáticos de desplazamiento positivo ofrecen varias ventajas convincentes que los convierten en la opción preferida en contextos industriales específicos.

A. Seguridad en ambientes peligrosos

1. Operación no parecida: A diferencia de los motores eléctricos, los motores neumáticos no usan electricidad y, por lo tanto, no generan chispas durante la operación. Esta es una característica de seguridad crítica en entornos que contienen gases inflamables, vapores o polvo.
2. Naturaleza a prueba de explosión: Su diseño inherente los hace intrínsecamente seguros para su uso en atmósferas explosivas (clasificadas como zonas de Atex o equivalente), reduciendo significativamente el riesgo de encendido.

B. Alta proporción de potencia / peso

Los motores neumáticos pueden ofrecer una potencia sustancial en relación con su tamaño y peso, lo que los hace ideales para herramientas y aplicaciones portátiles donde el espacio y el peso son consideraciones críticas.

C. Inicio, parada y reversión instantáneos

Pueden comenzar, detenerse y revertir la dirección casi instantáneamente simplemente controlando el suministro de aire. Esta respuesta rápida es crucial para aplicaciones que requieren movimientos rápidos y precisos.

D. Velocidad variable y control de torque

1. Simple estrangulamiento del suministro de aire: La velocidad y el par de un motor neumático se pueden controlar fácilmente regulando la presión y el flujo de aire entrantes. Esto se puede lograr con válvulas simples, ofreciendo una operación flexible e intuitiva.

E. Protección contra sobrecarga (detenerse sin daños)

Una ventaja significativa es su capacidad para detenerse en condiciones de sobrecarga sin sufrir daños. Cuando la carga excede la capacidad de torque del motor, simplemente se detiene. Una vez que se retira la sobrecarga, puede reanudar el funcionamiento sin requerir un reinicio o reparación, a diferencia de los motores eléctricos que pueden sobrecalentarse y quemarse.

F. Durabilidad y robustez

1. Tolerancia a ambientes duros (polvo, calor, humedad): Los motores neumáticos son inherentemente robustos y pueden soportar condiciones de funcionamiento duras, incluidas altas temperaturas, ambientes polvorientos y alta humedad, lo que podría comprometer los motores eléctricos.

G. Operación fría (la expansión del aire enfría el motor)

A medida que el aire comprimido se expande dentro del motor, causa un efecto de enfriamiento. Esto significa que los motores neumáticos generalmente funcionan más fríos que los motores eléctricos, reduciendo el riesgo de sobrecalentamiento y extender su vida útil, especialmente en la operación continua.

V. Desventajas y limitaciones

A pesar de sus muchas ventajas, los motores neumáticos de desplazamiento positivo también vienen con ciertas limitaciones que deben considerarse.

A. Eficiencia energética

1. Menor eficiencia en comparación con los motores eléctricos: En general, los motores neumáticos son menos eficientes en la energía que sus contrapartes eléctricas. El proceso de comprimir el aire en sí consume una cantidad significativa de energía, y hay pérdidas inherentes en la operación del motor.
2. Alto consumo de aire comprimido: Para ofrecer energía, estos motores requieren un suministro continuo y sustancial de aire comprimido, que puede ser costoso generar y mantener.

B. Niveles de ruido

Los motores neumáticos pueden ser bastante ruidosos durante la operación, principalmente debido al rápido escape del aire comprimido. A menudo se requiere silenciadores y silenciadores para mitigar este problema, especialmente en entornos interiores.

C. Requisitos de calidad del aire

1. Necesidad de aire filtrado y lubricado: Para un rendimiento y longevidad óptimos, los motores neumáticos requieren aire comprimido limpio, seco y a menudo lubricado. Los contaminantes como la humedad, la suciedad y el aceite pueden causar desgaste, corrosión y bloqueos.
2. Impacto de los contaminantes: La mala calidad del aire conduce a un mayor mantenimiento, una eficiencia reducida y una falla prematura de los componentes del motor.

D. Gestión del aire de escape

1. Potencial de ruido y niebla de aceite: El aire agotado puede ser ruidoso y, si el suministro de aire está lubricado, puede liberar una niebla de aceite en el entorno, lo que puede requerir sistemas de ventilación o recolección.

E. Costo de la infraestructura de aire comprimido

La implementación de un sistema neumático requiere una inversión en compresores de aire, secadores, filtros, reguladores y tuberías de distribución, que puede ser un costo significativo por adelantado y continuo.

VI. Aplicaciones de motores neumáticos de desplazamiento positivo

La combinación única de seguridad, energía y control ofrecida por motores neumáticos de desplazamiento positivo los hace indispensables en una amplia gama de industrias y aplicaciones.

A. Herramientas industriales

Son los caballos de batalla de muchos talleres y líneas de ensamblaje, alimentando:

• Muelas: Para eliminación de material y acabado.
• Ejercicios: Para un agujero preciso aburrido.
• Lugar de impacto: Para su fijación y aflojamiento de alto torque.
• Destornilladores: Para tareas de ensamblaje que requieren un par controlado.

B. Manejo de materiales

Su naturaleza robusta y su capacidad para manejar cargas pesadas los hacen ideales para:

• Azules: Para levantar y bajar objetos pesados de manera segura.
• Winches: Para tirar y colocar cargas.
• Transportadores: Para conducir sistemas de transporte de materiales.

C. Mezcla y agitación

La característica no parcial es crucial en entornos con materiales inflamables:

• Mezcladores de pintura: Asegurar una consistencia uniforme sin riesgo de encendido.
• Agitadores químicos: Agitando sustancias corrosivas o volátiles de forma segura.

D. Industria de alimentos y bebidas

Su capacidad para resistir el lavado y operar en condiciones estériles es muy valorada:

• Capacidades de lavado: Motores diseñados para resistir el agua y los agentes de limpieza.
• Entornos estériles: Se utiliza en procesamiento y embalaje donde la higiene es primordial.

E. Minería y construcción

Su durabilidad y resistencia a condiciones duras son esenciales:

• Robustez en condiciones duras: Operando de manera confiable en entornos polvorientos, húmedos y resistentes.

F. Médico y farmacéutico

Las propiedades y la seguridad no magnéticos son críticas para aplicaciones sensibles:

• Esterilización: Se puede esterilizarse para su uso en dispositivos médicos.
• Propiedades no magnéticas: Seguro para usar las máquinas de resonancia magnética cercana y otros equipos electrónicos sensibles.

G. Industria automotriz

Desde líneas de ensamblaje hasta talleres de reparación, se utilizan para varias tareas que requieren energía y control confiables.

Vii. Criterios de selección para motores neumáticos

Elegir el motor neumático correcto implica evaluar varios factores clave para garantizar un rendimiento óptimo y la longevidad para una aplicación determinada.

Viii. Mantenimiento y solución de problemas

El mantenimiento adecuado es crucial para garantizar la confiabilidad a largo plazo y la eficiencia de los motores neumáticos de desplazamiento positivo.

A. lubricación regular

La mayoría de los motores neumáticos requieren lubricación, a menudo a través de un lubricador en línea que agrega una fina niebla de aceite al aire comprimido. Los controles y recargas regulares del lubricador son esenciales.

B. Filtración y regulación del aire

Asegúrese de que el suministro de aire comprimido esté correctamente filtrado para eliminar los contaminantes (suciedad, óxido, humedad) y regulado a la presión de funcionamiento correcta. Los filtros deben limpiarse o reemplazarse regularmente.

C. Inspección por desgaste

Inspeccione periódicamente el motor en busca de signos de desgaste en componentes como paletas, pistones, rodamientos y sellos. Aborde cualquier problema de inmediato para evitar más daños.

D. Problemas y soluciones comunes

• Pérdida de poder: Podría deberse a la presión/flujo de aire insuficiente, componentes internos desgastados (por ejemplo, paletas, sellos) o filtros de aire obstruidos.
• Consumo excesivo de aire: A menudo indica una fuga interna del aire debido a sellos desgastados o componentes dañados.
• Calentamiento excesivo: Si bien es raro, puede ocurrir si el motor se sobrecarga continuamente o si la lubricación es insuficiente.
• Ruido: Puede indicar rodamientos gastados, componentes desalineados o simplemente la necesidad de un silenciador más efectivo.

Ix. Tendencias y conclusiones futuras

A. Avances en eficiencia y materiales

La investigación en curso se centra en mejorar la eficiencia energética de los motores neumáticos a través de diseños avanzados, mejores tecnologías de sellado y el uso de nuevos materiales de baja fricción. Esto tiene como objetivo reducir el consumo de aire comprimido y hacerlos más competitivos con los motores eléctricos en una gama más amplia de aplicaciones.

B. Integración con sistemas de control

Los motores neumáticos modernos se integran cada vez más con sistemas de control sofisticados, incluidas válvulas y sensores proporcionales, lo que permite una velocidad, torque y control de posición más precisa. Esto mejora su versatilidad en los procesos automatizados.

C. Relevancia continua en aplicaciones de nicho

A pesar del aumento de las unidades eléctricas, los motores neumáticos de desplazamiento positivo continuarán manteniendo un lugar vital en aplicaciones de nicho donde su seguridad inherente, robustez y capacidad para operar en entornos duros o peligrosos no sean paralelos.

D. Resumen de beneficios clave y su valor duradero

En resumen, los motores neumáticos de desplazamiento positivo ofrecen una combinación única de seguridad, densidad de potencia, control instantáneo y durabilidad. Su capacidad para operar sin chispas, resistir condiciones duras y parecer sin daños les convierte en herramientas indispensables en industrias que van desde la fabricación y la construcción hasta el procesamiento médico y de alimentos.

E. Pensamientos finales sobre el papel de los motores neumáticos en la industria moderna

Si bien quizás no tan universalmente visibles como los motores eléctricos, los motores neumáticos de desplazamiento positivo son un testimonio del ingenio de la ingeniería. Continúan siendo una solución confiable, poderosa y segura para tareas críticas, lo que demuestra que el poder simple pero efectivo del aire comprimido sigue siendo una piedra angular de la capacidad industrial moderna. A medida que avanza la tecnología, estos motores probablemente continuarán evolucionando, cada vez más eficientes e integrados, asegurando su papel duradero en un paisaje industrial diverso y exigente.
